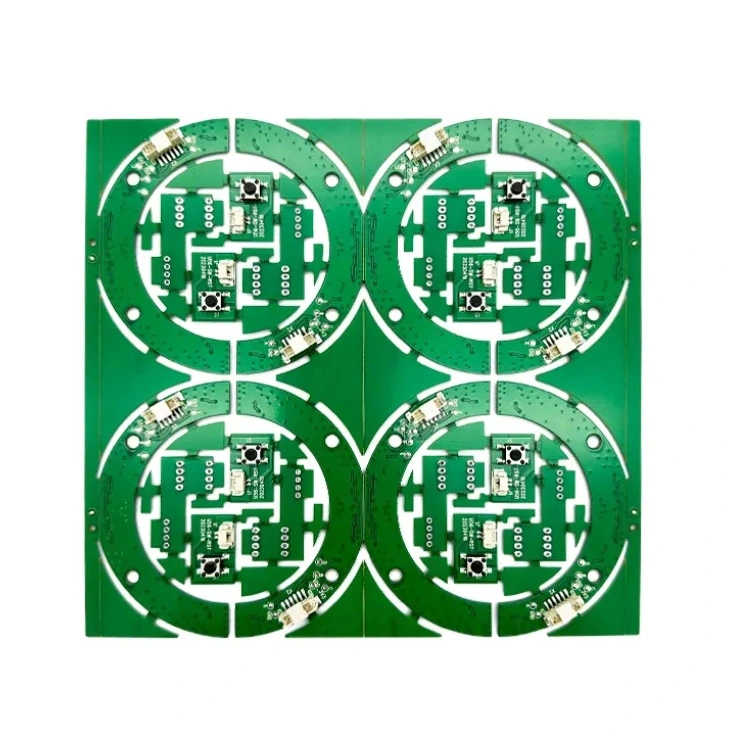

Estrarre uno schema da aPCB clonatoImplica ingegneria reverse, in cui analizzi la scheda fisica per ricreare il suo diagramma del circuito. Questo processo richiede un'attenta osservazione, identificazione dei componenti e connessioni di tracciamento. Ecco una guida passo-passo:
1. Ispeziona e documenta ilPCB
- Scatta foto ad alta risoluzione: catturare entrambi i lati del PCB per riferimento.
-Nota i livelli PCB: controlla se si tratta di una scheda a strato singolo, a doppio strato o multistrato.
- Identificare i componenti chiave: trova ICS, resistori, condensatori, diodi, connettori, ecc.
- Controlla etichette e segni: alcuni componenti hanno designatori di riferimento stampati sul PCB.
2. Desidder e identifica i componenti
- Componenti dedicanti (se necessario): utilizzare una stazione di rilassazione dell'aria calda per la rimozione sicura.
- Leggi i numeri di parte IC: cerca le schede dei dati per comprendere le configurazioni PIN.
- Misurare resistori e condensatori: utilizzare un misuratore multimetro o LCR per determinare i valori.
- Etichetta ogni componente: assegna designatori come R1, C1, U1 per un monitoraggio più semplice.
3. Traccia i collegamenti del circuito
- Utilizzare un multimetro in modalità di continuità: controllare i percorsi elettrici tra i componenti.
- Seguire le tracce di PCB: utilizzare un ingrandimento o un microscopio per una traccia dettagliata.
- Utilizzare il software di progettazione PCB: importare immagini PCB ad alta risoluzione in strumenti come Kicad, Altium o Easyeda per una traccia più facile.
- Controllare le connessioni nascoste: se il multistrato, potrebbe essere necessaria un'ispezione a raggi X per tracciare i livelli interni.
4. Ricostruire lo schema
- Utilizzare il software di progettazione PCB: disegnare lo schema in Kicad, Eagle, Altium o Orcad.
- Disporre logicamente i componenti: potenza di gruppo, segnale e sezioni di terra correttamente.
- Verifica le connessioni: confronta con le schede tecniche e le aspettative funzionali.
5. Simula e verifica il circuito
- Utilizzare il software di simulazione: strumenti come LTSPICE, Proteus o Multisim possono aiutare a verificare il comportamento del circuito.
- Confronta con il PCB originale: la funzionalità di prova con il debug di accensione, se possibile.
Strumenti richiesti:
✔ metro multimetro / lcr
✔ oscilloscopio (per test del segnale)
✔ stazione di rielaborazione dell'aria calda (per il desoldino)
✔ microscopio / ingrandimento
✔ Software di progettazione PCB (Kicad, Eagle, Altium)
✔ Scanner a raggi X (per schede multistrato)
Pensieri finali
L'estrazione di uno schema da un PCB clonato è un processo che richiede molto tempo se eseguito con attenzione. È fondamentale rispettare le leggi sulla proprietà intellettuale se il PCB appartiene a un design proprietario. Vorresti una guida su un tipo specifico di consigli su PCB o strumenti?
