In che modo PCB Clone può aiutarti a salvare una scheda con file di progettazione mancanti?

Astratto

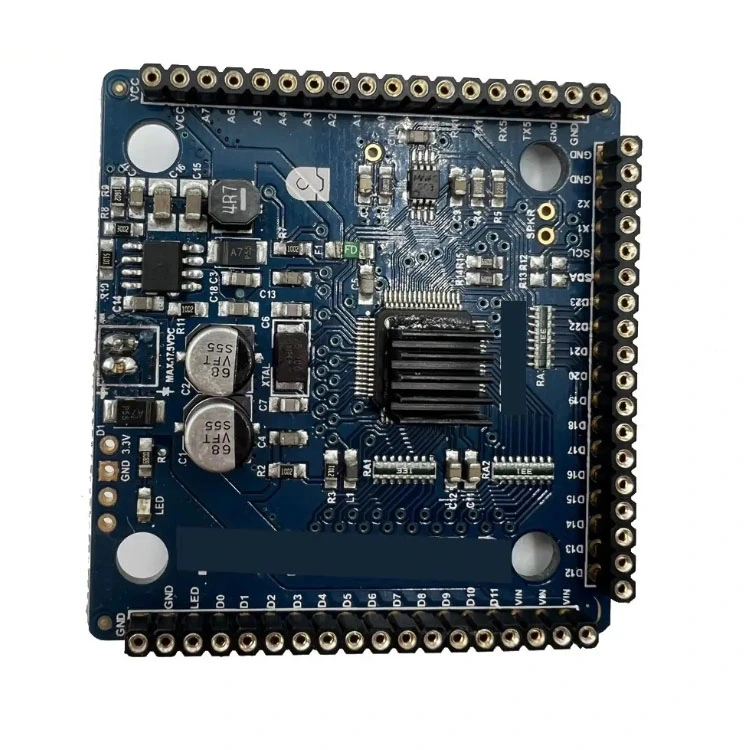

Quando un prodotto elettronico critico è ancora in servizio ma i dati CAD originali sono scomparsi, una singola scheda guasta può trasformarsi in settimane di inattività. costosi cicli di riprogettazione o una corsa per sostituti inaffidabili. Clone PCBè un approccio strutturato di reverse engineering che ricrea i dati pronti per la produzione di un circuito stampato esistente in modo da poterlo riprodurre, riparare su larga scala o mantenere in vita una linea di prodotti più vecchia mentre si pianifica un aggiornamento a lungo termine. Questo articolo spiega quando ha senso la clonazione, quali informazioni puoi realisticamente recuperare, come ridurre al minimo i rischi e cosa a si presenta il flusso di lavoro di clonazione responsabile dalla prima ispezione alla convalida finale.

Sommario

• Contorno in breve
• Quali punti critici risolve la clonazione del PCB
• Cosa significa realmente PCB Clone in pratica
• Quando la clonazione è l'opzione più intelligente e quando non lo è
• Un pratico flusso di lavoro per clonare PCB dall'inizio alla fine
• Come proteggere la qualità e l'affidabilità
• Ciò che determina costi e tempi di consegna
• Cosa dovresti preparare prima di richiedere un preventivo
• Come scegliere un partner di clonazione responsabile
• Domande frequenti
• Passaggio successivo

Contorno in breve

1. Chiarisci il tuo obiettivo: sostituzione, riparazione di stock, estensione del ciclo di vita o riprogettazione del ponte.
2. Conferma proprietà e autorizzazioni.
3. Acquisisci i dati della scheda: dimensioni, livelli, suggerimenti di impilamento e mappatura dei componenti.
4. Ricrea file di produzione e intenti elettrici: Gerber, drill, netlist, BOM.
5. Prototipa, convalida e blocca una revisione controllata.
6. Stabilire controlli continui: ispezione in entrata, test funzionali e tracciabilità.

Quali punti critici risolve la clonazione del PCB

La maggior parte dei team non decide di clonare una tavola perché sembra divertente. Lo fanno perché l’alternativa è peggiore. Ecco le situazioni più comuni doveClone PCBrimuove il vero dolore operativo:

• Nessun file sorgenteperché il designer originale se n'è andato, i dati sono andati persi o il prodotto è stato acquisito anni dopo.
• Componenti a fine vitacostringerti a riprogettare urgentemente o a procurarti azioni rischiose del mercato grigio.
• Riparazioni sul camponecessitano di schede sostitutive stabili, non di alternative “compatibili” casuali con stack-up o pesi di rame sconosciuti.
• Pressione di conformitàrichiede una produzione e una documentazione coerenti per superare gli audit o i controlli di qualità interni.
• È tempo di recuperareconta più del "perfetto design moderno", soprattutto per i controlli industriali e la strumentazione legacy.

Cosa significa realmente PCB Clone in pratica

Le persone usano la "clonazione" con nonchalance, ma in termini ingegneristici di solito include tre livelli di lavoro:

• Replica fisicaricreando il più fedelmente possibile il contorno della scheda, i fori di montaggio, i connettori, il conteggio degli strati e il comportamento di impilamento.
• Ricostruzione elettricacatturare la connettività in rame in modo che la scheda riprodotta corrisponda all'intento della netlist originale.
• Recupero componentiidentificare parti, impronte, valori, alternative e note di assemblaggio in modo che la scheda possa essere costruita in modo coerente.

I risultati finali includono spesso output pronti per la produzione come dati Gerber o ODB++, file di perforazione, dati di prelievo e posizionamento quando fattibile, una distinta materiali, e una netlist verificata. Se il tuo obiettivo è la manutenibilità a lungo termine, molti team richiedono anche uno schema ricostruito in modo che la risoluzione dei problemi futuri non si basi su congetture.

Quando la clonazione è l'opzione più intelligente e quando non lo è

La clonazione è uno strumento, non un'impostazione predefinita. Usalo quando corrisponde al tuo profilo di rischio e alla tua sequenza temporale.

Un pratico flusso di lavoro per clonare PCB dall'inizio alla fine

Un clone affidabile è il risultato di passaggi disciplinati, non di una singola scansione. Di seguito è riportato un flusso di lavoro che i team di ingegneri utilizzano comunemente per ridurre le sorprese.

• Fase 1: assunzione e definizione degli obiettivi
  • Conferma cosa significa "successo": sostituzione esatta, funzione di adattamento della forma o equivalente funzionale con alternative.
  • Raccogliere il contesto: ambiente operativo, modalità di errore, volume previsto e sequenza temporale.
• Fase 2: ispezione non distruttiva
  • Misura il contorno, le posizioni dei fori, la codifica del connettore e i vincoli meccanici.
  • Identifica gli indicatori di livello e le caratteristiche di produzione come tracce di impedenza, tipi di via e getti di rame.
• Passaggio 3: acquisizione dati per rame e strati
  • Imaging ad alta risoluzione per gli strati superiore e inferiore per mappare tracce e designatori di riferimento.
  • Rivelazione dello strato controllata quando necessario per pannelli multistrato, eseguita con attenzione per preservare la fedeltà.
• Passo 4: Identificazione dei componenti e ricostruzione della distinta base
  • Effettuare controlli incrociati su contrassegni, pacchi e valori; confermare le polarità e l'orientamento del pin 1.
  • Definire alternative approvate per prevenire future carenze.
• Passaggio 5: ricreare gli output di produzione
  • Genera file di layout e dati di produzione, comprese le definizioni di maschera di foratura e saldatura.
  • Estrai la connettività ed esegui controlli di coerenza della netlist rispetto al rame recuperato.
• Passaggio 6: creazione e convalida del prototipo
  • Costruisci prototipi con parametri di processo controllati.
  • Esegui test elettrici come controlli di continuità, impedenza quando pertinente e verifica funzionale nel sistema reale.
• Passaggio 7: blocco della revisione e documentazione
  • Congela una revisione verificabile con registri delle modifiche e record di test.
  • Crea risultati di facile manutenzione se prevedi di mantenere il prodotto per anni.

Come proteggere la qualità e l'affidabilità

La paura più grande che hanno i clienti è semplice: "La scheda clonata si comporterà esattamente come l'originale e continuerà a comportarsi in quel modo dopo l'implementazione?" È possibile ridurre tale rischio trattando la clonazione come un progetto di ingegneria controllata.

• Disciplina di accumuloreplicare il numero di strati, lo spessore del rame, il comportamento dielettrico e le strutture a impedenza controllata quando presenti.
• Precisione del connettoreil disadattamento meccanico è un modo rapido per fallire, anche se il circuito è corretto.
• Autenticità dei componentistabilire un approvvigionamento tracciabile ed evitare canali di fornitura sconosciuti per i circuiti integrati critici.
• Strategia di provadefinire un piano di test oltre il "si accende", comprese le condizioni di carico, il comportamento termico e i casi limite.
• Controllo del processospecificare fin dall'inizio i profili di saldatura, gli standard di ispezione e i criteri di accettazione.

Ciò che determina costi e tempi di consegna

Il prezzo varia perché varia la complessità. Invece di indovinare, concentrati sulle leve che contano:

• Conteggio e densità degli stratipiù strati e componenti a passo fine aumentano lo sforzo di ricostruzione.
• Condizioni della tavolale schede bruciate, corrose o modificate fisicamente riducono i dettagli recuperabili.
• Disponibilità dei pezziI componenti fuori produzione o difficili da identificare aumentano i tempi di approvvigionamento e convalida.
• Livello di documentazione richiestouna ricostruzione schematica completa richiede più tempo di un clone forma-adattamento-funzione.
• Aspettative di validazioneil test funzionale nel tuo sistema reale è la differenza tra "sembra simile" e "funziona in modo affidabile".

Cosa dovresti preparare prima di richiedere un preventivo

Otterrai un piano più rapido e accurato se prepari un piccolo pacchetto di informazioni. Usa questa lista di controllo.

• Almeno2 campioni funzionantiquando possibile, più 1 campione non riuscito se si desidera l'analisi dei guasti.
• Foto della scheda installata nel prodotto per confermare i vincoli meccanici e l'orientamento del connettore.
• La quantità target e se hai bisogno di una fornitura continua o di un lotto una tantum.
• Qualsiasi condizione operativa nota: intervallo di temperatura, vibrazioni, umidità, ciclo di lavoro, profili di carico.
• Tutti gli indizi che hai ancora: Gerber parziali, PDF, vecchie esportazioni di distinte base, note serigrafate o procedure di test.
• Chiarimento su firmware e parti programmate: avete i binari, le chiavi o il metodo di programmazione?

Come scegliere un partner di clonazione responsabile

Non stai solo comprando una tavola. Stai acquistando la certezza che la riproduzione è controllata, documentata e ripetibile. Ecco cosa cercare in una relazione con un fornitore:

• Confini chiari su legalità e autorizzazioniun fornitore serio chiederà informazioni sulla proprietà e sull'uso autorizzato.
• Comunicazione ingegneristicadovresti essere in grado di discutere di stack-up, alternative e metodi di test in un linguaggio semplice.
• Mentalità di verificacercare controlli della netlist, convalida del prototipo e approvvigionamento tracciabile.
• Controllo di revisioneil progetto clonato dovrebbe avere una versione definita in modo che i lotti futuri rimangano coerenti.

AShenzhen Saluto Electronics Co., Ltd., i team in genere affrontano la clonazione come un progetto di continuità ingegneristica: chiarire gli obiettivi, recuperare i dati critici di produzione, convalidare i prototipi in condizioni reali, quindi bloccare una revisione stabile per la produzione ripetuta. Se hai bisogno di una soluzione bridge mentre pianifichi una riprogettazione, un clone controllato può farti guadagnare tempo senza sacrificare l'affidabilità.

Domande frequenti

Un clone PCB può essere identico alla scheda originale

Può essere equivalente alla forma-adattamento-funzione e spesso estremamente vicino, ma "identico" dipende da cosa intendi. Dimensioni meccaniche e connettività possono in genere essere abbinati molto bene. L'esatto comportamento dei materiali, i componenti proprietari e i dettagli del firmware potrebbero richiedere lavoro aggiuntivo o potrebbe essere impossibile ricreare senza i dati originali.

Ho bisogno di più campioni

Campioni multipli riducono i rischi perché gli ingegneri possono confrontare i contrassegni, confermare tracce ambigue ed evitare di copiare una scheda già modificata o riparata. Se disponi di un solo campione, aspettati più passaggi di convalida e una sequenza temporale più conservativa.

Cosa succede se alcuni componenti non sono più disponibili?

Un piano pratico di clonazione spesso include componenti alternativi. La chiave è verificare che le alternative soddisfino i requisiti elettrici e si adattino all'ingombro, quindi conferma il comportamento testando il carico e l'ambiente reali.

La clonazione risolverà il firmware e la programmazione

La clonazione del PCB non ricrea automaticamente il firmware bloccato. Se la scheda contiene microcontrollori programmati, elementi sicuri o memoria crittografata, potresti aver bisogno dei binari originali, di un metodo di programmazione legale o di una strategia di parti di ricambio autorizzata.

Come posso ridurre la possibilità di guasti sul campo

Richiedi un piano di validazione e considera i prototipi come obbligatori per i sistemi mission-critical. Definire i criteri di accettazione, includere test funzionali che imitano il reale condizioni operative e bloccare una revisione con standard di approvvigionamento e ispezione tracciabili.

Passaggio successivo

Se hai a che fare con file mancanti, approvvigionamento a fine vita o tempi di inattività urgenti, un sistema ben gestitoClone PCBil progetto può darti una stabilità, percorso di ritorno alla produzione testato e verificato. Condividi le foto della tua scheda, la quantità target e il contesto del sistema e richiedi un pratico piano di ripristino che includa validazione e controllo di revisione.
